Co właściwie robi membrana przemysłowa

Membrana przemysłowa to półprzepuszczalna bariera oddzielająca składniki strumienia cieczy lub gazu na podstawie różnic w wielkości cząstek, masie cząsteczkowej, ładunku jonowym lub powinowactwie chemicznym – bez konieczności podgrzewania, reakcji chemicznych lub zmian fazowych. Siłą napędową jest prawie zawsze różnica ciśnień pomiędzy stroną wsadową a stroną permeatu membrany, która wypycha docelowy gatunek przez membranę, zatrzymując jednocześnie niepożądane składniki po stronie wsadu. Obydwa strumienie wyjściowe – permeat (co przechodzi) i retentat (co jest zatrzymywane) – są zbierane i wykorzystywane lub usuwane zgodnie z projektem procesu.

Ten mechanizm separacji sprawia, że ​​przemysłowa filtracja membranowa zasadniczo różni się od konwencjonalnej filtracji wgłębnej lub strącania chemicznego. Filtry wgłębne — takie jak filtry piaskowe lub filtry workowe — wychwytują cząstki w materiale filtracyjnym i muszą być okresowo wymieniane lub płukane wstecznie. Chemiczne wytrącanie zmienia skład strumienia i wprowadza pozostałości odczynników, które należy zagospodarować w dalszej części strumienia. Membrany przemysłowe oddzielają się czysto w oparciu o ustalony próg fizyczny, nie wytwarzają żadnych chemicznych produktów ubocznych i w większości scenariuszy operacyjnych można je czyścić i przywracać do użytku bez wymiany. Te cechy wyjaśniają, dlaczego technologia membranowa rozszerzyła się z pierwotnych zastosowań w odsalaniu wody i przetwórstwie produktów mlecznych na praktycznie każdą branżę, w której wymagana jest separacja lub oczyszczanie płynów.

Najważniejszym praktycznym rozróżnieniem w przemysłowych systemach membranowych jest filtracja ślepa i filtracja z przepływem krzyżowym. W trybie ślepym cały płyn zasilający przepływa prostopadle przez membranę, aż zatrzymany materiał zablokuje dalszy przepływ. Nadaje się do polerowania czystą cieczą przy niewielkiej zawartości cząstek stałych. W filtracji z przepływem krzyżowym (lub przepływem stycznym) — która dominuje w zastosowaniach membran przemysłowych — surowiec przepływa równolegle do powierzchni membrany z dużą prędkością, w sposób ciągły wymiatając zatrzymany materiał i zapobiegając tworzeniu się placka filtracyjnego, który w przeciwnym razie blokowałby przepływ. Działanie z przepływem krzyżowym jest powodem, dla którego membrany przemysłowe mogą pracować w sposób ciągły na zasilaniu o dużej zawartości cząstek stałych, bez konieczności ciągłej wymiany.

Cztery główne typy filtracji membranowych w przemyśle

Membrana przemysłowa filtrację dzieli się na cztery kategorie w oparciu o zakres wielkości porów membrany i odpowiednią masę cząsteczkową lub wielkość odcięcia cząstek. Każda kategoria dotyczy innego problemu separacji i działa przy różnych ciśnieniach. Wybór odpowiedniego rodzaju filtracji jest pierwszą decyzją podejmowaną przy projektowaniu każdego przemysłowego systemu membranowego.

Mikrofiltracja (MF)

Membrany mikrofiltracyjne mają pory o wielkości w zakresie od 0,05 do 10 mikronów (µm) – są to najgrubsze z czterech typów. Działają przy niskich ciśnieniach transmembranowych (zwykle od 0,1 do 2 barów) i służą do usuwania zawieszonych ciał stałych, bakterii, komórek drożdży i kulek tłuszczu ze strumieni cieczy. Ponieważ mikrofiltracja nie zatrzymuje rozpuszczonych cząsteczek – jest to w całości fizyczna separacja oparta na wielkości – jest powszechnie stosowana jako pierwszy etap obróbki wstępnej przed etapem drobniejszej membrany lub jako etap klarowania i sterylizacji w procesach związanych z żywnością i napojami. Typowe zastosowania MF obejmują sterylną filtrację na zimno piwa i wina, usuwanie biomasy w procesach fermentacji, klarowanie soków owocowych i wstępną obróbkę ścieków przed etapami ultrafiltracji lub odwróconej osmozy.

Ultrafiltracja (UF)

Membrany ultrafiltracyjne mają pory o wielkości od 0,01 do 0,1 mikrona, z wartościami odcięcia masy cząsteczkowej (MWCO) zwykle w zakresie od 1000 do 500 000 daltonów. Działając przy ciśnieniu transmembranowym od 1 do 10 barów, UF zatrzymuje bakterie, wirusy, białka, skrobię i cząstki koloidalne, jednocześnie umożliwiając przejście wody, soli i substancji rozpuszczonych o niskiej masie cząsteczkowej jako permeatu. Ta selektywna retencja sprawia, że ​​UF jest podstawą przemysłowego przetwarzania membran w wielu sektorach: zatężanie i oczyszczanie białek w produkcji mleczarskiej i farmaceutycznej, frakcjonowanie makrocząsteczkowe w biotechnologii, usuwanie cząstek koloidalnych i substancji organicznych w uzdatnianiu wody pitnej oraz obróbka wstępna przed nanofiltracją lub odwróconą osmozą w celu przedłużenia ich żywotności. UF tworzy również warstwę membranową w bioreaktorach membranowych (MBR) stosowanych w oczyszczaniu ścieków.

Nanofiltracja (NF)

Membrany nanofiltracyjne mają pory o wielkości w przybliżeniu od 1 do 10 nanometrów i są przeznaczone do usuwania jonów dwuwartościowych (wapnia, magnezu, siarczanów), substancji organicznych o średniej masie cząsteczkowej i związków powodujących zabarwienie, jednocześnie przepuszczając sole jednowartościowe (chlorek sodu) i wodę. Ciśnienia robocze wynoszą zazwyczaj od 5 do 20 barów. Nanofiltrację stosuje się do zmiękczania wody (usuwania jonów powodujących twardość), odsalania słonawych wód gruntowych w przypadku, gdy wystarczające jest częściowe usunięcie soli, odbarwiania roztworów cukru, zagęszczania substancji organicznych o małej masie cząsteczkowej w przetwórstwie spożywczym oraz oczyszczania ścieków przemysłowych zawierających mikrozanieczyszczenia organiczne. Jej zdolność do selektywnego usuwania jonów dwuwartościowych podczas przepuszczania jonów jednowartościowych jest właściwością, której nie można replikować w przypadku membran innych typów – co sprawia, że ​​NF jest szczególnym wyborem do zastosowań związanych ze zmiękczaniem wody, gdzie pełne odsalanie usuwałoby korzystne minerały.

Odwrócona osmoza (RO)

Membrany do odwróconej osmozy charakteryzują się najściślejszą separacją ze wszystkich czterech typów – z efektywnymi rozmiarami porów poniżej 1 nanometra – i odrzucają praktycznie wszystkie rozpuszczone ciała stałe, jony jednowartościowe i cząsteczki organiczne o masie powyżej około 100 daltonów. Ciśnienia robocze wahają się od 10 do 80 barów w zależności od zasolenia surowca, co czyni RO najbardziej energochłonnym rodzajem filtracji membranowej. RO to standardowa technologia odsalania wody morskiej, produkcji wody procesowej o wysokiej czystości w produkcji półprzewodników i farmaceutyków, uzdatniania wody zasilającej kotły oraz zatężania cennych rozpuszczonych substancji stałych w strumieniach przetwarzania żywności, napojów i procesów chemicznych. Retentat z systemu RO to stężony strumień solanki lub koncentratu wymagający dalszego zagospodarowania – albo usunięcia, dalszego zagęszczenia, albo odzyskania rozpuszczonej zawartości, w zależności od zastosowania.

Skrócona instrukcja: Porównanie filtracji membran przemysłowych

Wpisz Rozmiar porów MWCO Ciśnienie robocze Co usuwa Typowe zastosowanie
Mikrofiltracja (MF) 0,05 – 10 µm Nie dotyczy 0,1 – 2 bary Zawiesiny, bakterie, drożdże, tłuszcz Klarowanie napoju, fermentacja, obróbka wstępna
Ultrafiltracja (UF) 0,01 – 0,1 µm 1 tys. – 500 tys. Da 1 – 10 barów Wirusy, białka, koloidy, polimery Nabiał, farmacja, ścieki, uzdatnianie wody
Nanofiltracja (NF) 1 – 10 nm 150 – 1000 Da 5 – 20 barów Jony dwuwartościowe, substancje organiczne, kolor Zmiękczanie wody, odbarwianie cukru, oczyszczanie ścieków
Odwrócona osmoza (RO) <1 nm <100 Da 10 – 80 barów Wszystkie rozpuszczone ciała stałe, jony jednowartościowe Odsalanie, produkcja czystej wody, zatężanie

Przemysłowe materiały membranowe: polimer vs ceramika

Właściwości fizyczne i chemiczne membrany przemysłowej zależą w dużym stopniu od materiału, z którego jest wykonana. Materiały membranowe dzielą się na dwie szerokie kategorie — polimerowe i ceramiczne — każda z nich charakteryzuje się odmiennym bilansem kosztów, odporności chemicznej, trwałości mechanicznej i możliwości czyszczenia. Wybór niewłaściwego materiału w zależności od chemii stosowanej w paszy lub sposobu czyszczenia jest jedną z najczęstszych przyczyn przedwczesnego uszkodzenia membran w systemach przemysłowych.

Polimerowe materiały membranowe

Membrany polimerowe dominują na rynku membran przemysłowych pod względem objętości, przede wszystkim dlatego, że są tańsze w produkcji, dostępne w szerszej gamie konfiguracji modułów i odpowiednie dla zdecydowanej większości strumieni procesowych spotykanych w uzdatnianiu wody, żywności i napojach oraz ogólnych zastosowaniach przemysłowych. Najczęściej stosowane polimery mają określone właściwości użytkowe:

  • Polifluorek winylidenu (PVDF): Najpowszechniej stosowany polimer do przemysłowych membran UF i MF. PVDF zapewnia doskonałą odporność chemiczną na kwasy, zasady i wiele rozpuszczalników; dobra wytrzymałość mechaniczna; oraz tolerancję stężeń chloru stosowanych w standardowych protokołach czyszczenia i dezynfekcji. Jego wysoka hydrofobowość może zwiększać tendencję do zanieczyszczania w przypadku pasz zawierających substancje organiczne, czemu często zaradzi się poprzez hydrofilizację powierzchniową podczas produkcji.
  • Polieterosulfon (PES): Naturalnie hydrofilowy polimer, który zmniejsza zanieczyszczenia organiczne w porównaniu z PVDF i wytwarza wysokie szybkości strumienia przy równoważnych ciśnieniach. PES jest materiałem dominującym w zastosowaniach UF w farmacji i biotechnologii, gdzie przenoszenie lub zatrzymywanie białek musi być ściśle kontrolowane. Jego ograniczeniem jest mniejsza odporność na silne alkaliczne środki czyszczące i niektóre rozpuszczalniki organiczne.
  • Poliakrylonitryl (PAN): Stosowany głównie do membran UF w oczyszczaniu ścieków i strumieniach procesów przemysłowych. Membrany PAN są odporne na wiele rozpuszczalników organicznych i są stosunkowo niedrogie, ale ich tolerancja na mocne kwasy i czyszczenie w wysokiej temperaturze jest ograniczona w porównaniu z PVDF.
  • Octan celulozy (CA): Jeden z najwcześniejszych materiałów na membrany RO, nadal używany w niektórych zastosowaniach. CA ma dobrą tolerancję na chlor – co jest niezwykłe wśród materiałów RO – ale ulega degradacji poza wąskim zakresem pH (4 do 6,5) i ma ograniczoną tolerancję temperaturową, co ogranicza jego zastosowanie w porównaniu z cienkowarstwowymi membranami kompozytowymi z poliamidu w nowoczesnych systemach RO.
  • Cienkowarstwowy kompozyt poliamidowy (PA TFC): Dominujący materiał na nowoczesne membrany RO i NF. Aktywna warstwa poliamidu jest wyjątkowo cienka — zwykle od 0,1 do 0,2 mikrona — co zapewnia bardzo wysoką przepuszczalność i doskonałe odrzucanie soli przy stosunkowo niskim ciśnieniu. Słabością jest ekstremalna wrażliwość na wolny chlor i inne biocydy utleniające, które szybko degradują warstwę aktywną.

Materiały na membrany ceramiczne

Ceramiczne membrany przemysłowe są produkowane z nieorganicznych materiałów tlenkowych — najczęściej tlenku glinu (tlenek glinu, Al₂O₃), dwutlenku tytanu (tlenek tytanu, TiO₂) lub tlenku cyrkonu (tlenek cyrkonu, ZrO₂) — często w konfiguracjach wielowarstwowych, gdzie gruba warstwa nośna zapewnia wytrzymałość mechaniczną, a cienka, drobno porowata warstwa wierzchnia zapewnia faktyczną separację. Membrany ceramiczne kosztują znacznie więcej niż polimerowe alternatywy o równoważnej powierzchni — zwykle od pięciu do dwudziestu razy więcej za metr kwadratowy — ale oferują zestaw korzyści w zakresie wydajności, które uzasadniają tę premię w wymagających zastosowaniach:

  • Pełna tolerancja agresywnych protokołów CIP, w tym stężonych kwasów, stężonych zasad, sterylizacji parą i wysokich stężeń chloru, które mogłyby zniszczyć membrany polimerowe.
  • Stabilna praca w temperaturach procesowych do 300°C i w środowiskach pod wysokim ciśnieniem, gdzie membrany polimerowe mogą się odkształcić lub ulec uszkodzeniu.
  • Odporność na zanieczyszczenia olejami i tłuszczami ze względu na ich hydrofilową chemię powierzchni, dzięki czemu dobrze nadają się do separacji oleju i wody oraz strumieni stosowanych w ciężkim przetwarzaniu żywności.
  • Długa żywotność — membrany ceramiczne w zastosowaniach przemysłowych zwykle działają przez 10 do 15 lat, w porównaniu z 3 do 7 lat w przypadku typowych elementów polimerowych — co kompensuje wyższe początkowe koszty inwestycyjne w czasie w zastosowaniach o dużej wydajności.

Konfiguracje modułów membran przemysłowych

Materiał membrany i typ filtracji określają, co membrana może oddzielić. Konfiguracja modułu — sposób, w jaki membrana jest fizycznie rozmieszczona w obudowie — określa jej efektywność w skali procesu, sposób radzenia sobie z zawieszonymi cząstkami stałymi oraz koszt jednostki przerobu poddanej obróbce. Wybranie niewłaściwej konfiguracji modułu dla strumienia zasilającego prowadzi do przyspieszonego zanieczyszczania, dużej częstotliwości czyszczenia i krótkiej żywotności elementów.

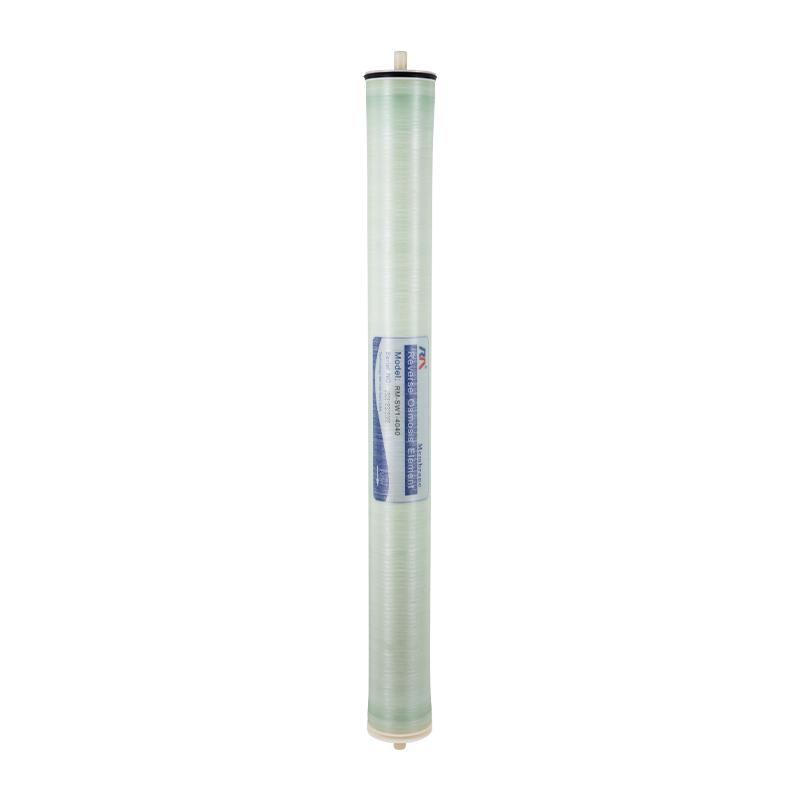

Moduły z nawiniętymi spiralami

Moduły zwijane spiralnie są najczęściej stosowaną konfiguracją w przemysłowych zastosowaniach RO, NF i UF dla stosunkowo czystych strumieni zasilających. Membrana jest produkowana w postaci płaskich arkuszy, połączonych z przekładkami nadawy i permeatu pomiędzy nimi i owiniętych spiralnie wokół centralnej perforowanej rurki zbierającej permeat. Taka geometria zapewnia bardzo dużą powierzchnię membrany na jednostkę objętości — standardowy element o średnicy 8 cali i długości 40 cali zawiera od 37 do 40 m² powierzchni aktywnej membrany — przy niskich kosztach produkcji. Ograniczeniem modułów zwijanych spiralnie jest ich wrażliwość na zawiesiny stałe: cząstki gromadzące się w wąskich kanałach dystansowych podawania powodują szybki wzrost spadku ciśnienia i nieodwracalne zanieczyszczenie. Do niezawodnego, długotrwałego działania elementów zwijanych spiralnie, wymagana jest woda zasilająca SDI (wskaźnik gęstości mułu) poniżej 5, a najlepiej poniżej 3, co oznacza, że ​​w przypadku większości rzeczywistych źródeł paszy wymagane jest odpowiednie przygotowanie wstępne.

Moduły z pustych włókien

Moduły z pustych włókien pakują tysiące drobnych, samonośnych rurek membranowych – zwykle o średnicy wewnętrznej 0,5 do 2 mm – w wiązkę wewnątrz zbiornika ciśnieniowego. Kluczową zaletą jest wyjątkowo wysoka gęstość upakowania: zbiornik membranowy o pojemności 0,04 m3 może pomieścić 575 m² pustych włókien o średnicy 90 µm w porównaniu do około 30 m² spiralnie zwiniętych membran płaskich o tej samej objętości. Moduły z pustych włókien dominują w zastosowaniach UF i MF na dużą skalę do uzdatniania wody i ponownego wykorzystania ścieków, gdzie ich zdolność do okresowego płukania wstecznego w celu usunięcia nagromadzonych ciał stałych na zewnątrz włókien umożliwia ekonomiczną pracę na mętnych strumieniach zasilających bez ciągłego przepływu krzyżowego. Głównym ograniczeniem jest umiarkowana tolerancja na zawiesiny w nadawie – bardzo wysokie TSS lub materiały włókniste mogą blokować wiązkę włókien i być odporne na płukanie wsteczne.

Moduły rurowe

Membrany rurowe składają się z pojedynczych rurek membranowych o średnicy wewnętrznej od 5 do 25 mm, każda umieszczona w nośnym płaszczu zewnętrznym, połączonych szeregowo w obudowie. Duża średnica wewnętrzna umożliwia dużą prędkość podawania przez rurę, co generuje znaczne turbulencje i ścinanie na powierzchni membrany, co sprawia, że ​​moduły rurowe są konfiguracją najbardziej odporną na zanieczyszczenia w przypadku pasz o wysokiej zawartości zawiesin lub lepkich. Są szeroko stosowane w przetwórstwie produktów mlecznych (mleko pełne, koncentracja śmietanki), przetwarzaniu soków, odzyskiwaniu pigmentów i oczyszczaniu ścieków przemysłowych, gdzie moduły zwijane spiralnie lub z pustych włókien uległyby natychmiastowemu zabrudzeniu. Kompromisem jest koszt: powierzchnia membrany na jednostkę objętości jest znacznie mniejsza niż w przypadku konstrukcji z pustymi włóknami lub spiralnie zwijanymi, co sprawia, że ​​systemy rurowe są droższe w przeliczeniu na jednostkę wyprodukowanego permeatu. Wymagania dotyczące obróbki wstępnej są minimalne, co częściowo równoważy tę wadę w trudnych zastosowaniach paszowych.

Moduły płytowe i ramowe

Moduły płytowe i ramowe układają płaskie arkusze membran pomiędzy płytami, podobnie jak w prasie filtracyjnej. Są mniej powszechne w zastosowaniach przemysłowych na dużą skalę ze względu na wyższy koszt i mniejszą gęstość upakowania, ale oferują łatwy demontaż w celu kontroli i wymiany membrany – co jest zaletą w zastosowaniach, w których żywotność membrany jest krótka lub gdzie wzrokowa kontrola zanieczyszczeń jest cenna dla optymalizacji procesu. Konfiguracje płyt i ram są również stosowane w elektrodializie i niektórych zastosowaniach specjalistycznej separacji gazów, gdzie ze względu na chemię procesu wymagany jest format płaskiego arkusza.

Typ modułu Gęstość pakowania Tolerancja paszy TSS Możliwość czyszczenia Najlepsza aplikacja
Spiralna rana Wysoka Niski (SDI < 5) Tylko CIP RO/NF/UF na paszach poddanych wstępnej obróbce
Puste włókno Bardzo wysoki Średni Płukanie wsteczne CIP UF/MF na dużą skalę, uzdatnianie wody
Rurowy Niski Bardzo wysoki Wysoka-velocity flush CIP Pasze nabiałowe, sokowe, o wysokiej lepkości lub o dużej zawartości składników stałych
Płyta i rama Niski Średni Łatwy dostęp fizyczny Separacja specjalistyczna, elektrodializa

Przemysłowe zastosowania filtracji membranowej

Przemysłowe systemy membranowe działają obecnie w niezwykle szerokim zakresie sektorów i typów procesów. Poniżej omówiono najważniejsze obszary zastosowań i specyficzne typy membran stosowanych w każdym z nich.

Oczyszczanie wody i ścieków

Uzdatnianie wody to największy jednolity rynek membran przemysłowych. Membrany MF i UF są stosowane w produkcji wody pitnej do usuwania zmętnień, bakterii i cyst Giardia/Cryptosporidium za pomocą bariery fizycznej, której skuteczność nie zależy od dozowania środków chemicznych. NF i RO służą do zmiękczania wód gruntowych, odsalania wody słonawej i odsalania wody morskiej. W oczyszczaniu ścieków przemysłowych bioreaktory membranowe (MBR) łączą biologiczną degradację zanieczyszczeń organicznych z oddzielaniem oczyszczonych ścieków za pomocą membrany UF, wytwarzając permeat o niezmiennie wysokiej jakości, nadający się do bezpośredniego ponownego wykorzystania bez dalszej obróbki. Systemy MBR są obecnie rutynowo stosowane w tekstyliach, przetwórstwie spożywczym, papiernictwie i ściekach chemicznych, gdzie cele ponownego wykorzystania ścieków lub zerowego odprowadzania cieczy wymagają najwyższej jakości wyników w porównaniu z konwencjonalnymi procesami z osadem czynnym.

Przetwórstwo nabiału i żywności

Przemysł mleczarski był jednym z pierwszych sektorów, który przyjął technologię membran przemysłowych na dużą skalę, a membrany pozostają kluczowym elementem przetwórstwa mlecznego. Membrany UF koncentrują białka mleka do produkcji sera, standaryzują zawartość białka w płynnym mleku i odzyskują białka serwatkowe ze strumieni serwatki — separacja o wysokiej wartości, która przekształca dawny strumień odpadów w składnik odżywczy najwyższej jakości. Membrany MF klarują i sterylizują na zimno strumienie płynnego nabiału bez obróbki cieplnej, zachowując smak i jakość odżywczą. W szerszym przemyśle spożywczym UF koncentruje białka soku i enzymy; NF zagęszcza syropy cukrowe i usuwa barwnik; i RO koncentruje strumienie płynnej żywności do transportu lub dalszego przetwarzania przy obniżonych kosztach energii w porównaniu z parowaniem.

Farmaceutyka i Biotechnologia

Przemysłowa separacja membranowa w produkcji farmaceutycznej i biotechnologicznej spełnia dwie podstawowe funkcje: oczyszczanie (usuwanie zanieczyszczeń z cząsteczki docelowej) i zatężanie (zwiększanie stężenia cząsteczki docelowej w produkcie końcowym). UF o określonych wartościach MWCO służy do zatrzymywania docelowych białek, enzymów, przeciwciał monoklonalnych i cząstek wirusa przy jednoczesnym usuwaniu mniejszych zanieczyszczeń i soli buforowych w procesie zwanym diafiltracją — zasadniczo polegającym na ciągłym przemywaniu zatrzymanej makrocząsteczki świeżym buforem. Sterylna filtracja membranowa przy użyciu membran MF o średnicy porów 0,22 µm usuwa wszystkie bakterie i zarodniki z końcowych produktów leczniczych lub strumieni procesów biologicznych, co stanowi alternatywę dla sterylizacji cieplnej. Membrany ceramiczne z pełną sterylizacją parową są preferowane w zastosowaniach, w których ta sama powierzchnia membrany musi zostać sprawdzona pod kątem powtarzanych cykli sterylnego przetwarzania.

Przetwarzanie chemiczne i petrochemiczne

Przemysłowa separacja membranowa jest coraz częściej stosowana w produkcji chemicznej w celu zmniejszenia zużycia energii w porównaniu z metodami separacji termicznej, takimi jak destylacja i odparowanie. Membrany do nanofiltracji odporne na rozpuszczalniki (SRNF) działają w strumieniach rozpuszczalników organicznych w celu zatężania katalizatorów, odzyskiwania kosztownych odczynników lub oddzielania produktów reakcji od nieprzereagowanych materiałów wyjściowych. W sektorze ropy i gazu membrany do separacji gazu — kategoria odrębna od membran fazy ciekłej — oddzielają CO₂ z gazu ziemnego, odzyskują wodór ze strumieni rafineryjnych i usuwają parę wodną z gazu procesowego. Odzyskiwanie rozpuszczalników na bazie membrany w syntezie farmaceutycznej to rosnący obszar zastosowań, ponieważ przemysł zmniejsza zużycie rozpuszczalników i wytwarzanie odpadów.

Produkcja półprzewodników i elektroniki

Produkcja chipów półprzewodnikowych i paneli LCD wymaga ultraczystej wody o wyjątkowo niskiej zawartości cząstek, bakterii, rozpuszczonych substancji organicznych i zanieczyszczeń jonowych. Przemysłowe systemy membranowe — zazwyczaj sekwencja obróbki wstępnej, RO i elektrodejonizacji (EDI) lub polerowania jonowymiennego — wytwarzają wodę o oporności 18 MΩ·cm, której wymagają linie produkcyjne półprzewodników. Membrany MF o bardzo wąskiej wielkości cząstek (0,05 µm lub mniej) są stosowane w miejscu użycia, aby zapobiec zanieczyszczeniu cząsteczkami kąpieli procesowych i wody płuczącej w skali nanometrowej w nowoczesnych układach chipowych.

Zanieczyszczanie membran przemysłowych: przyczyny, rodzaje i zapobieganie

Zanieczyszczanie — gromadzenie się niepożądanego materiału na powierzchni membrany lub w jej porach — jest głównym wyzwaniem operacyjnym w każdym przemysłowym systemie membranowym. Zmniejsza przepływ permeatu, zwiększa ciśnienie transmembranowe, zmniejsza selektywność separacji i ostatecznie skraca żywotność elementów membrany. Zrozumienie mechanizmów zarastania oraz sposobów zapobiegania im i zarządzania nimi jest równie ważne, jak początkowy wybór membrany.

Rodzaje zanieczyszczeń membranowych

  • Zanieczyszczenie cząstkami stałymi: Osadzanie zawieszonych cząstek, koloidów i drobnych cząstek stałych na powierzchni membrany, tworząc placek filtracyjny. Kontrolowane przez odpowiednią obróbkę wstępną (koagulacja, flokulacja, filtracja wstępna) w celu zmniejszenia zmętnienia surowca i wskaźnika gęstości mułu przed etapem membranowym.
  • Zanieczyszczenia organiczne: Adsorpcja i akumulacja rozpuszczonej materii organicznej – substancji humusowych, polisacharydów, białek, olejów – na powierzchni membrany. Szczególnie problematyczne w przypadku membran hydrofobowych, takich jak PVDF. Kontrolowane poprzez optymalizację obróbki wstępnej poprzez koagulację lub adsorpcję na węglu aktywnym, wybór hydrofilowych materiałów membranowych i regularne alkaliczne czyszczenie CIP.
  • Kamień (osadzanie mineralne): Wytrącanie się trudno rozpuszczalnych soli mineralnych – węglanu wapnia, siarczanu wapnia, siarczanu baru, krzemionki – na powierzchni membrany, gdy ich stężenie przekracza granicę rozpuszczalności przy podwyższonych współczynnikach stężenia w pobliżu membrany. Szczególnie krytyczne w systemach RO i NF pracujących z wysokimi współczynnikami odzysku. Kontrolowane przez dozowanie antyskalanta, regulację pH nadawy, ograniczenie odzysku systemu poniżej progu kamienia i okresowe czyszczenie CIP kwasem nadjodowym.
  • Biofouling: Tworzenie się biofilmów drobnoustrojów na powierzchni membrany. Bakterie tworzące biofilm przylegają do membrany, rozmnażają się i wydzielają zewnątrzkomórkowe polisacharydy, które tworzą trwałą warstwę żelu odporną na standardowe czyszczenie hydrauliczne. Biofouling jest najtrudniejszym do opanowania rodzajem zanieczyszczeń i stanowi główne wyzwanie w systemach RO oczyszczających wodę nawet przy niskim poziomie biodegradowalnego węgla organicznego. Strategie zapobiegawcze obejmują dezynfekcję wody zasilającej kompatybilnymi biocydami (DBNPA i CMIT/MIT są zatwierdzone przez większość producentów membran RO), okresowe przerywane dozowanie oraz minimalizowanie martwych odnóg i stref zastoju w rurociągach systemu.

Kluczowe wskaźniki ostrzegawcze o zabrudzeniu

Poniższe zmiany wydajności sygnalizują, że zanieczyszczenie rozwinęło się do tego stopnia, że wymagane jest czyszczenie. Oczekiwanie dłuższe niż te progi przed rozpoczęciem czyszczenia zwiększa ryzyko nieodwracalnych zanieczyszczeń, których czyszczenie nie będzie w stanie odwrócić:

  • Znormalizowany przepływ permeatu zmniejszył się o 10–15% od czystej linii bazowej lub od ostatniego zdarzenia czyszczenia.
  • Znormalizowany przepływ soli (w systemach RO/NF) wzrósł o 10% od wartości bazowej — wskazując na zanieczyszczenie lub degradację membrany.
  • Różnica ciśnień między nadawą a koncentratem wzrosła o 15% od wartości bazowej — często jest to wczesny wskaźnik zanieczyszczenia cząstkami stałymi lub biofilmem w kanałach zasilających.

Czyszczenie membran przemysłowych: protokoły CIP i dobór substancji chemicznych

Czyszczenie na miejscu (CIP) to standardowa metoda przywracania zanieczyszczonych membran przemysłowych do niemal pierwotnej wydajności bez usuwania ich z systemu. Dobrze wykonany protokół CIP wykorzystuje recyrkulujące roztwory czyszczące o kontrolowanej temperaturze, natężeniu przepływu i pH w celu rozpuszczenia, rozproszenia lub zniszczenia materiału zanieczyszczającego na powierzchni membrany. Wybór niewłaściwego środka czyszczącego do rodzaju zabrudzenia jest najczęstszą przyczyną niemożności przywrócenia wydajności CIP, ale może również spowodować nieodwracalne uszkodzenie membrany.

Wybór substancji chemicznych CIP według rodzaju zanieczyszczającego

Typ Foulanta Chemia czyszczenia Typowy zakres pH Notatki
Skala węglanu/siarczanu wapnia Kwas cytrynowy, kwas solny (rozcieńczony) 2 – 4 Nie przekraczać 4% HCl; potwierdzić tolerancję kwasu membranowego
Skala krzemionkowa Wodorotlenek sodu (NaOH) 11 – 12 Najbardziej skuteczny jest gorący żrący (35–45°C); wymaga dobrego płukania
Zanieczyszczenia organiczne i humusowe Wodorotlenek sodu ± środek powierzchniowo czynny 11 – 13 Wysokaer pH and longer soak time improves organic dissolution
Biofouling/biofilm Alkaliczny biocyd czyszczący (DBNPA lub CMIT/MIT) 11 – 12 Enzymatyczne środki czyszczące do dojrzałych biofilmów; biocyd musi być kompatybilny z membraną
Zanieczyszczenie białkiem (nabiał/farmaceutyka) Zasadowy (NaOH), a następnie kwasowy (cytrynowy lub fosforowy) 11–13, następnie 2–4 Etap zasadowy denaturuje białko; etap kwasowy usuwa współdepozyty mineralne
Zanieczyszczenie olejem/tłuszczem Alkaliczny, niejonowy środek powierzchniowo czynny 10 – 12 Wysokaer temperature (40–50°C) significantly improves oil removal efficacy

Standardowa sekwencja CIP w przypadku mieszanych zanieczyszczeń organicznych i mineralnych – co jest najczęstszym scenariuszem w świecie rzeczywistym – polega na rozpoczęciu od czyszczenia alkalicznego w celu usunięcia zanieczyszczeń organicznych i biologicznych, a następnie oczyszczeniu kwasem w celu rozpuszczenia osadów mineralnych. Odwrócenie kolejności (najpierw kwas) grozi utrwaleniem zanieczyszczeń organicznych na powierzchni membrany poprzez denaturację białek, zanim będą mogły zostać usunięte. Po każdym etapie CIP niezbędne jest dokładne spłukanie do neutralnego pH przed następnym etapem, aby zapobiec reakcjom chemicznym pomiędzy niezgodnymi roztworami czyszczącymi w module membranowym. Temperatura podczas CIP powinna być utrzymywana w granicach określonych przez producenta – zazwyczaj od 35 do 45°C dla większości membran polimerowych – ponieważ wyższe temperatury zwiększają szybkość reakcji chemicznych i skuteczność czyszczenia, ale stwarzają ryzyko przekroczenia tolerancji termicznej membrany.

Jak wybrać odpowiednią membranę przemysłową do swojego zastosowania

Wybór membran przemysłowych polega na jednoczesnym dopasowaniu wielu wymagań systemu – rodzaju filtracji, kompatybilności materiałowej, konfiguracji modułów, warunków pracy i całkowitego kosztu posiadania – zamiast optymalizacji pojedynczego parametru w izolacji. Systematyczna praca nad tymi punktami decyzyjnymi zapobiega najczęstszym błędom selekcji.

  • Dokładnie zdefiniuj cel separacji: Co należy zachować, co przejść i do jakiej specyfikacji czystości lub stężenia? Odpowiedź na to pytanie określa, jaki rodzaj filtracji (MF/UF/NF/RO) jest wymagany. Jeśli teoretycznie dwa typy filtracji mogłyby osiągnąć cel, należy ocenić oba i porównać ich całkowity koszt systemu.
  • Dokładnie scharakteryzuj strumień zasilający: Zawartość zawiesiny, zmętnienie, pH, temperatura, zawartość rozpuszczonych substancji organicznych i minerałów, obecność olejów lub tłuszczów, obciążenie mikrobiologiczne i chemiczne zapotrzebowanie tlenu wpływają na wybór membrany. Charakterystyka paszy określa również wymagania dotyczące obróbki wstępnej – jest to etap często niedookreślony i często będący przyczyną przedwczesnego uszkodzenia membran w oddawanych do użytku systemach.
  • Dopasuj materiał membrany do chemii podawanej substancji i wymagań dotyczących czyszczenia: Jeżeli strumień procesowy zawiera rozpuszczalniki, mocne kwasy lub wysoki poziom chloru, membrany polimerowe można wykluczyć ze względu na kompatybilność chemiczną. Jeżeli proces wymaga sterylizacji parą, kwalifikują się jedynie membrany ceramiczne. Jeśli w procesie wykorzystywane są oleje i tłuszcze, hydrofilowe materiały membranowe lub membrany ceramiczne będą miały znacznie lepszą odporność na zarastanie niż alternatywy hydrofobowe.
  • Wybierz konfigurację modułu w oparciu o zawiesinę w paszy: Zastosuj ogólną zasadę, że moduły zwijane spiralnie wymagają wstępnie przygotowanego zasilania o niskiej zawartości cząstek stałych; moduły z pustych włókien radzą sobie z umiarkowanymi ciałami stałymi z płukaniem wstecznym; i moduły rurowe są właściwym wyborem w przypadku pasz o dużej zawartości części stałych lub lepkich, gdzie inne konfiguracje zanieczyściłyby się w ciągu kilku godzin.
  • Oblicz całkowity koszt posiadania, a nie tylko cenę zakupu membrany: Membrany ceramiczne kosztują więcej na początku, ale wytrzymują kilka razy dłużej niż elementy polimerowe w agresywnych warunkach zasilania lub czyszczenia. Systemy RO wiążą się z wyższymi kosztami energii niż UF, ale mogą wyeliminować etapy obróbki chemicznej, zmniejszając koszty operacyjne w innych częściach procesu. Prawidłowe porównanie ekonomiczne obejmuje koszt kapitału, częstotliwość wymiany membran, zużycie energii, koszt obróbki wstępnej, zużycie środków chemicznych do czyszczenia i przestoje systemu.
  • Poproś o dane pilotażowe przed specyfikacją na pełną skalę: Testy pilotażowe na rzeczywistym strumieniu zasilającym z wybraną membraną to jedyny niezawodny sposób sprawdzenia szybkości strumienia, wydajności odrzucania, szybkości zanieczyszczania i odzysku CIP przed określeniem systemu na pełną skalę. Producenci membran zazwyczaj dostarczają elementy testowe do oceny pilotażowej, a dane z serii pilotażowej są bezcenne przy dokładnym doborze wymiarów i oszacowaniu całkowitego kosztu całego systemu.
